机械转向系统

d-zx-17

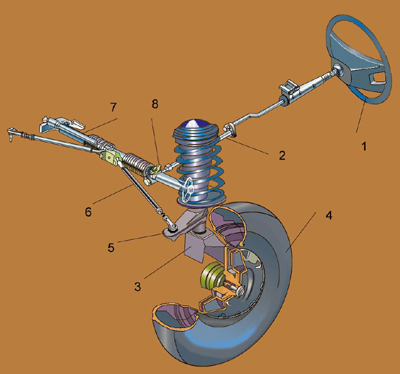

图d-zx-17是一种机械式转向系统。驾驶员对转向盘1施加的转向力矩通过转向轴2输入转向器8。从转向盘到转向传动轴这一系列零件即属于转向操纵机构。作为减速传动装置的转向器中有1、2级减速传动副（右图所示转向系统中的转向器为单级减速传动副）。经转向器放大后的力矩和减速后的运动传到转向横拉杆6，再传给固定于转向节3上的转向节臂5，使转向节和它所支承的转向轮偏转，从而改变了汽车的行驶方向。这里，转向横拉杆和转向节臂属于转向传动机构。
