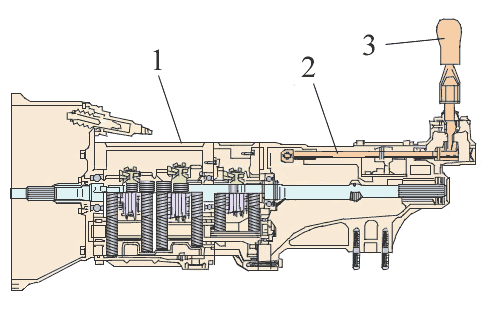

前置发动机后轮驱动汽车变速器的外操纵机构
1-变速器壳体 2-变速连动杆 3-变速杆
一般前置发动机后轮驱动汽车的变速器距离驾驶员座位较近，换档杆等外操纵机构多集中安装在变速器箱盖上，结构简单、操纵容易并且准确。

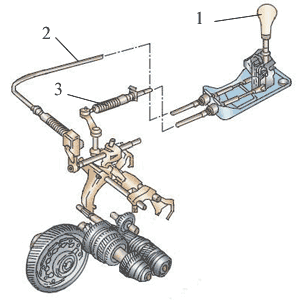

图D－C3－17(3－43) 变速器远距离外操纵机构
1-变速杆 2-纵向拉线 3-横向拉线
在发动机后置或前轮驱动的汽车上，通常汽车变速器距离驾驶员座位较远，变速杆和变速器之间 通常需要用连杆机构联接，进行远距离操纵。
