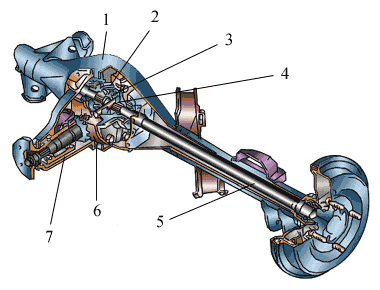

| 图D－C5－1(3－91) 后轮驱动驱动桥的主要部件 |
|
|
| 1-后桥壳；2-差速器壳；3-差速器行星齿轮；4-差速器半轴齿轮；5-半轴； 6-主减速器从动齿轮齿圈；7-主减速器主动小齿轮
|
| 非断开式驱动桥也称为整体式驱动桥，它由驱动桥壳1，主减速器（图中包括6、7），差速器（图中包括2、3、4）和半轴7组成。 |
| |
| |

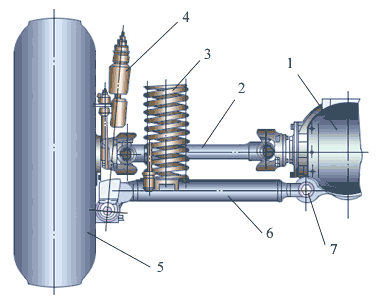

| 图D－C5－2(3－92) 断开式驱动桥的构造 |
|
|
| 1-主减速器；2-半轴；3-弹性元件；4-减振器；5-车轮；6-摆臂；7-摆臂轴 |
| 为了与独立悬架相配合，将主减速器壳固定在车架（或车身）上，驱动桥壳分段并通过铰链连接，或除主减速器壳外不再有驱动桥壳的其它部分。为了适应驱动轮独立上下跳动的需要，差速器与车轮之间的半轴各段之间用万向节连接。 |
| |
| |
